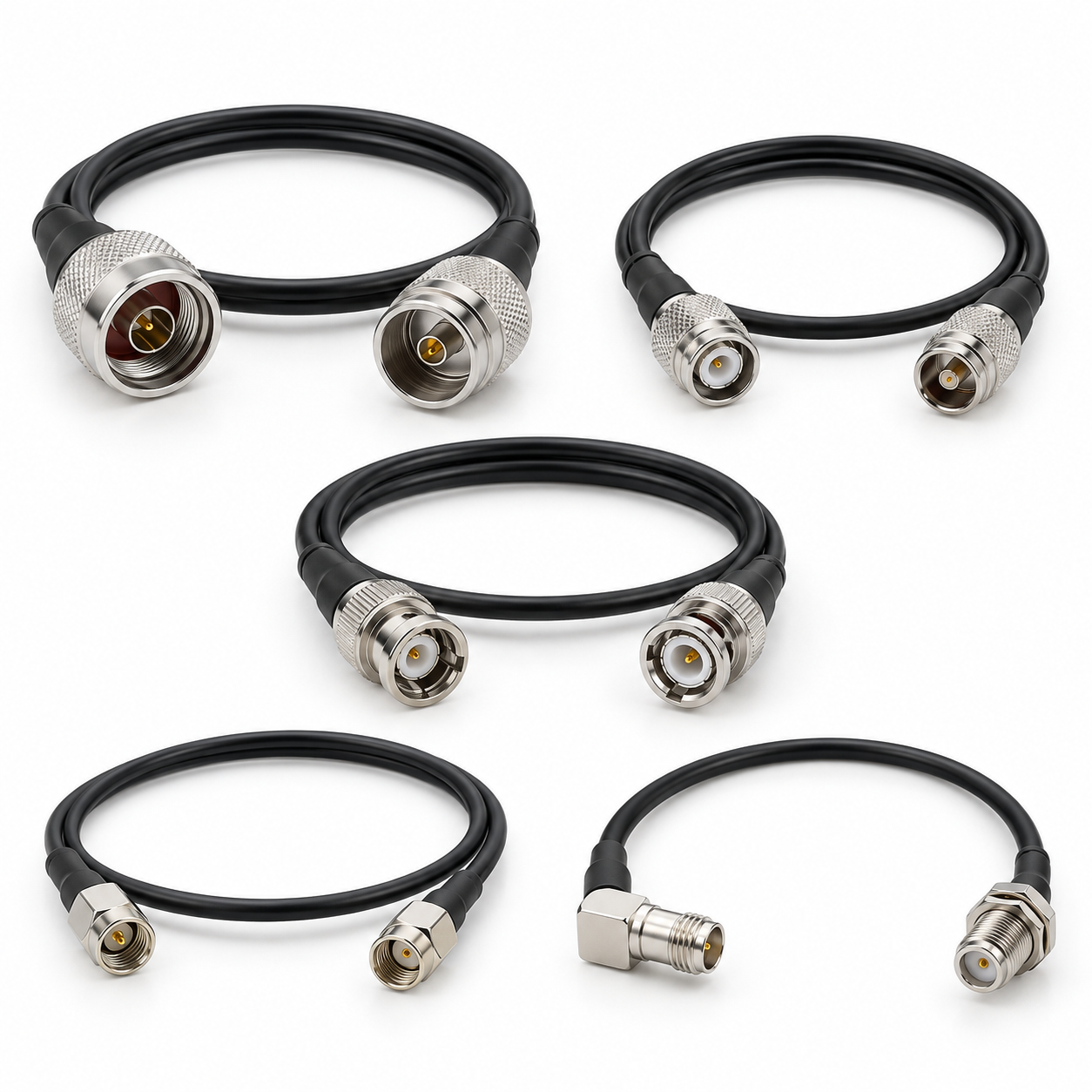

כבלי RF בהתאמה אישית

שירות תכנון ואספקה של כבלי RF קואקסיאליים בהתאמה אישית, לפי סוג הציוד, התדר, ההספק, תנאי ההתקנה והאורך הנדרש. ניתן להזמין כבל עם מחברים זהים או שונים בכל קצה, בזכר או בנקבה, בתצורה ישרה או בזווית.

סוגי מחברי RF זמינים

ניתן להרכיב שילובים בין משפחות המחברים הבאות, בכפוף להתאמה הטכנית ולזמינות:

• N-Type – זכר או נקבה, ישר או זוויתי
• TNC – זכר או נקבה, ישר או זוויתי
• BNC – זכר או נקבה, לגרסאות 50Ω או 75Ω לפי היישום
• SMA ו-RP-SMA – זכר או נקבה, ישר או זוויתי
• SMB, SMC, MCX ו-MMCX – לחיבורים קומפקטיים וציוד אלחוטי
• UHF – מחברי PL-259 ו-SO-239
• FME, QMA, TS9 ו-CRC9 – למודמים, נתבים וציוד סלולרי
• 7/16 DIN ו-4.3-10 – לתשתיות סלולר, אנטנות ויישומי הספק
• F-Type – ליישומי וידאו, אנטנה ו-RF תואמים

סוגי כבל אפשריים

בחירת הכבל נעשית לפי הפסדי ההנחתה, הגמישות, הקוטר, טווח התדר וההספק הנדרש. בין האפשרויות: RG174, RG178, RG316, RG58, RG223, RG213, כבלים דקים 1.13/1.37 מ״מ וסדרות Low-Loss כגון LMR-100, LMR-195, LMR-200, LMR-240, LMR-400 ו-LMR-600 או חלופה תואמת.

אפשרויות התאמה

מה צריך לשלוח לקבלת הצעת מחיר?

1. סוג המחבר המדויק בכל צד, כולל זכר או נקבה.
2. אורך הכבל וכמות הכבלים הנדרשת.
3. סוג הכבל המבוקש, אם ידוע.
4. טווח התדר, ההספק וסוג המערכת.
5. תנאי ההתקנה: פנים, חוץ, תנועה, טמפרטורה או דרישת אטימות.

חשוב: לפני הייצור מתבצעת בדיקת התאמה בין המחברים, הכבל, העכבה, התדר וההספק. האפשרויות בפועל כפופות להתאמה הנדסית ולזמינות הרכיבים.
