יחידת הגנה על סוללה DIN Rail 12V עד 20A
מערכת להגנה בפני פריקת יתר של מצברים התקן הגנה חכם המיועד להתקנה על מסילת DIN, לתפקוד של ניתוק עומס במתח נמוך (LVD) והתחברות מחדש במתח גבוה (HVD). היחידה תומכת במתח מערכת של 12V ובזרם יציאה של עד 20A, ומשמשת כהגנה מפני פריקה עמוקה של סוללות במערכות גיבוי, אנרגיה סולארית, מערכות מתח נמוך, מערכות אבטחה ועוד.
| מאפיין |
פרטים |
| דגם |
LVLD-1220 |
| סוג התקן |
הגנה על סוללה עם ניתוק עומס במתח נמוך |
| מתח עבודה נומינלי |
12VDC |
| טווח זרם יציאה |
0–20A |
| מתח ניתוק עומס (LVD) |
10-10.5VDC |
| מתח חיבור מחדש (HVD) |
12-12.5VDC |
| התראה/התנעה |
10.7V-11VDC |
| טמפרטורת פעולה |
-10°C עד +40°C |
| טמפרטורת אחסון |
-20°C עד +85°C |
| לחות עבודה |
10%–85% RH |
| לחות אחסון |
10%–90% RH |
| קירור |
קירור פסיבי (Natural Convection) |
| מידות |
92 × 77 × 66 מ"מ |
| משקל |
0.3 ק"ג |
| התקנה |
מסילת DIN |
תכונות עיקריות
- הגנה על סוללות 12V מפני פריקה עמוקה
- ניתוק עומס אוטומטי במתח נמוך (10–10.5V)
- חיבור עומס מחדש כאשר הסוללה נטענת (12–12.5V)
- זרם עבודה עד 20A – מתאים למערכות בינוניות
- עיצוב קומפקטי עם התקנת DIN נוחה
- קירור פסיבי ללא רעש – מתאים לארונות סגורים
Features (English)
-
- Model: LVLD-1220
- Nominal Voltage: 12VDC
- Output Current: 0–20A
- Battery Low Voltage Disconnect: 10–10.5VDC
- Battery High Voltage Reconnect: 12–12.5VDC
- Warning Threshold: 10.7–11VDC
- Cooling: Natural convection
- Operating Temp: –10°C to +40°C
- DIN Rail mountable, 92 × 77 × 66 mm, 0.3 kg

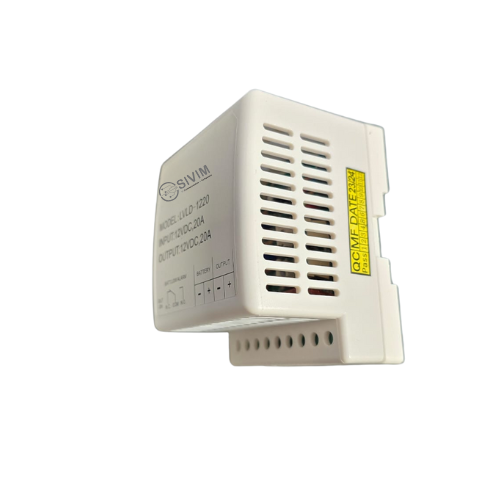

LVLD-1220 DIN-Rail Low Voltage Load Disconnect Module
The
LVLD-1220 is a DIN-rail mounted protection device designed to safeguard 12V DC battery-powered systems from deep discharge and overvoltage conditions. With an output current capacity of up to 20A, this device automatically disconnects the load when the battery voltage drops below a defined threshold and reconnects it once the voltage returns to a safe level. This ensures reliable operation and prolongs battery life.
Featuring a compact
92×77×66 mm form factor and passive cooling through natural convection, the LVLD-1220 is ideal for integration in control panels or enclosed systems. It includes alarm indications and operates efficiently across a temperature range of
-10°C to +40°C.
Technical Specifications
| Parameter |
Value |
| Model |
LVLD-1220 |
| Nominal DC Working Voltage |
12V |
| Output Current Range |
0 – 20A |
| Low Voltage Load Disconnect |
10 – 10.5V |
| High Voltage Load Reconnect |
12 – 12.5V |
| Alarm Voltage Threshold |
10.7 – 11V |
| Operating Temperature |
-10°C ~ +40°C |
| Storage Temperature |
-20°C ~ +85°C |
| Operating Humidity |
10% ~ 85% |
| Storage Humidity |
10% ~ 90% |
| Cooling Method |
Natural Convection |
| Dimensions (W×H×D) |
92 × 77 × 66 mm |
| Weight |
0.3 kg |
